2.1 C语言 ECG模块设计（推送）

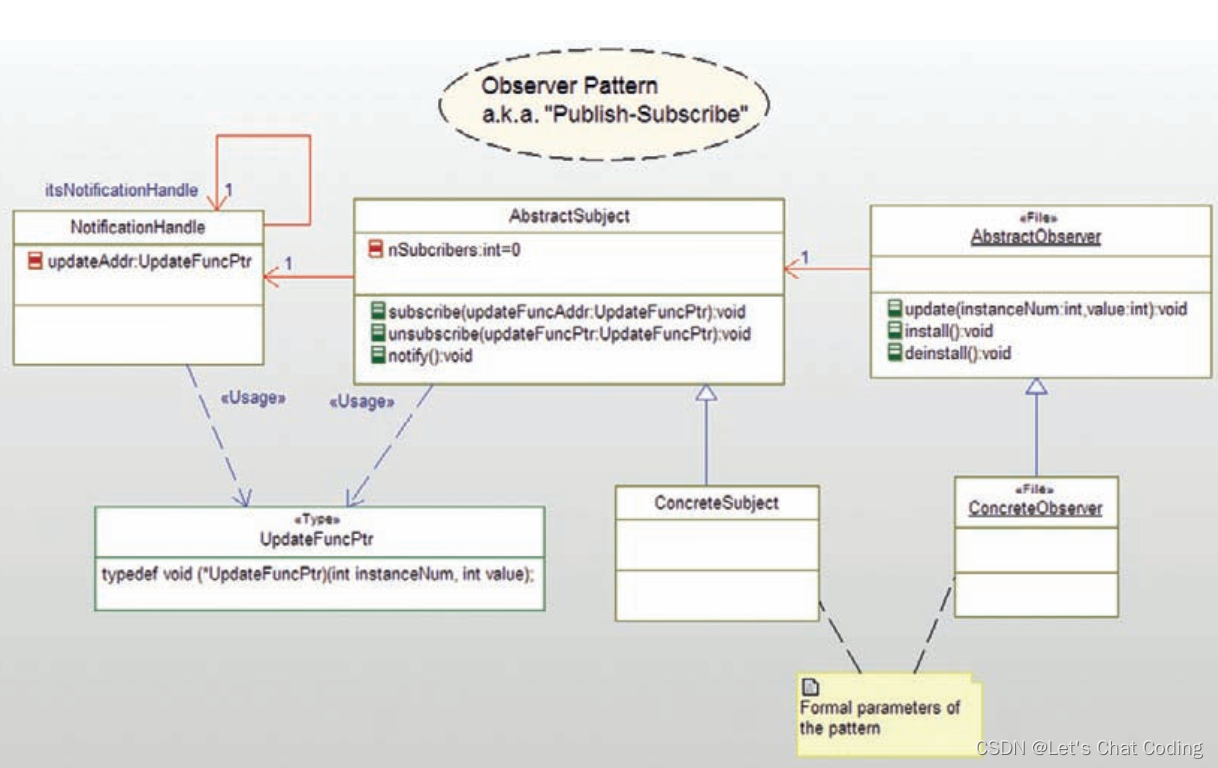

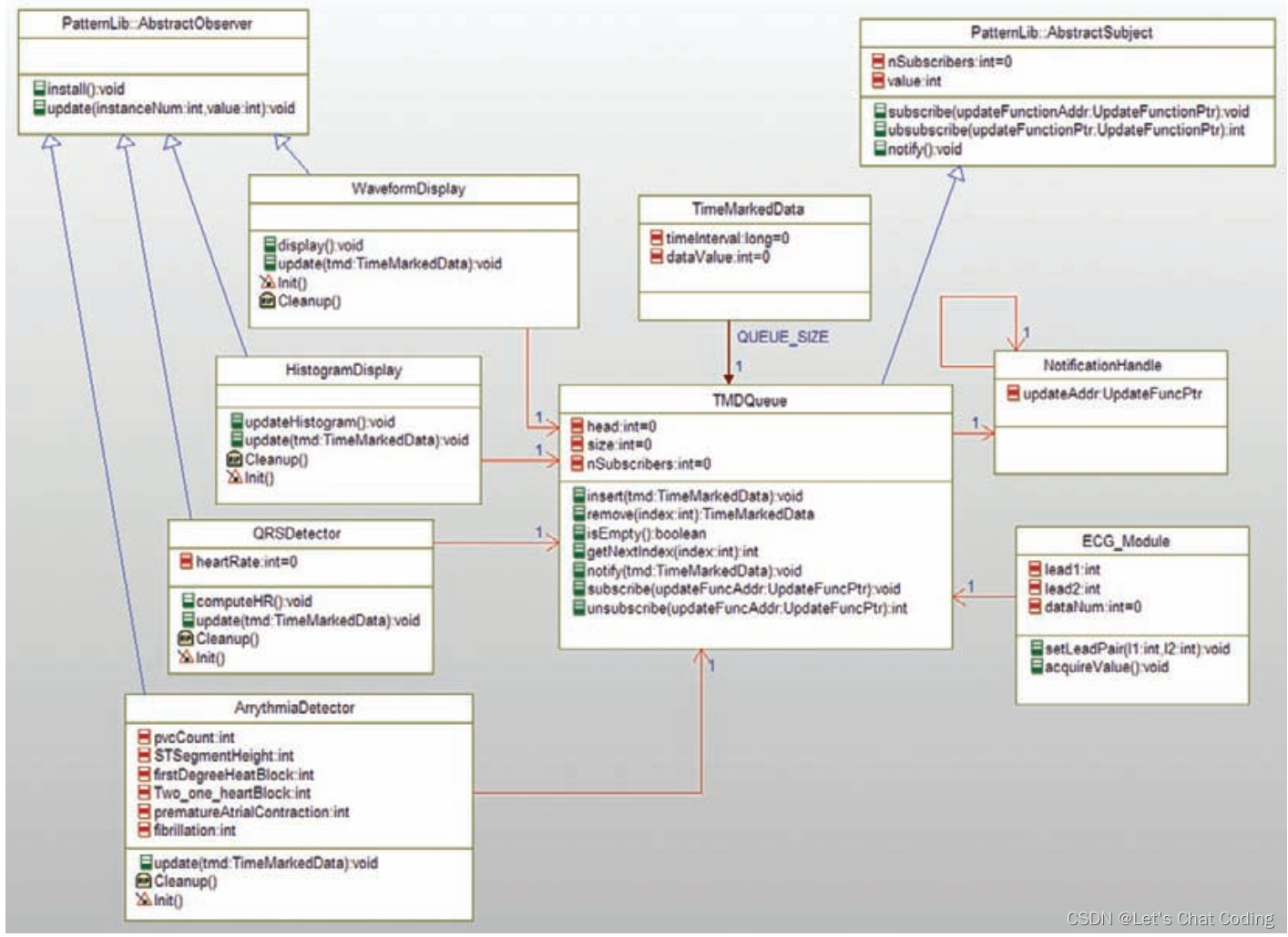

文章目录1. 目标2. 功能需求3. 概要设计3.1 系统架构3.2 组件设计4. 详细设计4.1 ECG_Module4.1.1 职责4.1.2 属性4.1.3 方法4.2 TMDQueue4.2.1 职责4.2.2 属性4.2.3 方法4.3 TimeMarkedData4.3.1 职责4.3.2 属性4.3.3 方法4.4 HistogramDisplay4.4.1 职责4.4.2 属性4.4.3方法5. 设计分析5.1 执行效率5.2 可维护性5.3 运行时灵活性5.4 内存使用优化方案“推送”实现优化方案具体实现第一步定义一个客户端接口第二步修改TMDQueue以支持注册和通知第三步更新客户端以实现接口7 优化方案观察者模式7.1 观察者模式设计7.2 具体实现步骤 1定义观察者和主题的接口1. 目标开发一个ECG检测系统用于采集心电图数据识别QRS复合波以及检测可能的心律不齐。2. 功能需求数据采集系统需要能够从硬件设备采集ECG信号。数据管理系统应能存储和管理带有时间戳的ECG数据点。数据显示系统需要提供数据的直方图和波形图显示功能。心律检测系统应能检测并识别QRS复合波和心律不齐。3. 概要设计3.1 系统架构客户端-服务器模式。客户端功能显示ECG数据用户交互。服务器功能数据采集处理存储。采用了典型的客户端-服务器模式工作。心电图监测ECG_Monitor在认为应该的时候将数据放入队列中而各种客户端都独立地决定何时从队列中提取数据并进行它们的工作。在这种情况下TMDQueue 是数据的服务器为客户端提供服务而波形显示WaveformDisplay、直方图显示HistogramDisplay、QRS检测器QRSDetector和心律失常检测器ArrythmiaDetector是客户端。3.2 组件设计ECG模块负责ECG数据的采集和初步处理。TMD队列缓存ECG数据点实现循环缓冲队列逻辑。直方图/波形显示模块负责数据的可视化展示。structArrhythmiaDetector;/* 心律失常检测器组件的前向声明 */structECG_Module;/* ECG模块组件的前向声明 */structHistogramDisplay;/* 直方图显示组件的前向声明 */structQRSDetector;/* QRS检测器组件的前向声明 */structTMDQueue;/* 时间标记数据队列组件的前向声明 */structTimeMarkedData;/* 时间标记数据类型的前向声明 */structWaveformDisplay;/* 波形显示组件的前向声明 */4. 详细设计4.1 ECG_Module4.1.1 职责负责ECG数据的采集和模块的生命周期管理。4.1.2 属性dataNum整型用于追踪采集的数据点数量。lead1 和 lead2整型表示ECG导联对。itsTMDQueue指向TMDQueue结构体的指针用于存储时间标记数据。4.1.3 方法Init初始化模块属性。Cleanup清理模块资源。acquireValue获取ECG数据更新时间标记并将数据存入队列。setLeadPair设置模拟的导联对。getItsTMDQueue获取队列的指针。setItsTMDQueue设置队列的指针。Create构造函数用于创建并初始化模块。Destroy析构函数用于清理模块资源。ECG模块实现它是ECG检测系统中一个关键的组成部分负责处理ECG信号的采集和管理。这个模块将数据存储到队列中并提供了创建和销毁模块的功能以及设置导联配置的接口。4.2 TMDQueue4.2.1 职责管理和存储时间标记数据的队列。4.2.2 属性head整型队列的头指针指向下一个插入位置。size整型队列的当前大小。bufferTimeMarkedData类型的数组队列的缓冲区。4.2.3 方法Init初始化队列。Cleanup清理队列。getNextIndex计算循环队列的下一个索引。insert在队列中插入新数据。isEmpty检查队列是否为空。remove移除队列中的数据。getBuffer获取队列缓冲区信息未实现。Create构造函数用于创建队列实例。Destroy析构函数用于销毁队列实例。TMD队列模块实现它是ECG检测系统中用于存储时间标记数据的关键数据结构。队列设计为循环队列以有效管理数据的存储和访问。4.3 TimeMarkedData4.3.1 职责表示带有时间标记的数据点。4.3.2 属性timeInterval长整型表示从测量开始到当前的时间间隔。dataValue整型测量的数据值。4.3.3 方法Init初始化时间标记数据实例。Cleanup清理时间标记数据实例。setItsTMDQueue设置与时间标记数据相关联的TMD队列。TimeMarkedData数据结构的实现它是ECG检测系统中用于存储带有时间标记的数据点的基础。这个结构提供了基本的初始化和清理操作以及一个设置关联队列的方法尽管这个方法的具体实现在此文件中没有给出。4.4 HistogramDisplay4.4.1 职责负责显示直方图并从关联的队列中获取数据。4.4.2 属性index整型用于跟踪当前获取数据的索引。itsTMDQueue指向TMDQueue的指针用于获取时间标记数据。4.4.3方法Init初始化直方图显示。Cleanup清理直方图显示。getValue从队列中获取当前索引的数据并显示。updateHistogram更新直方图显示。getItsTMDQueue获取队列的指针。setItsTMDQueue设置队列的指针。Create构造函数用于创建直方图显示实例。Destroy析构函数用于销毁直方图显示实例。5. 设计分析当前的客户端-服务器方法5.1 执行效率由于客户端需要频繁检查是否有新数据即使没有新数据这种解决方案并不特别优化。在0到10的评分尺度上我们可以给它打3分。这是这种方法的主要弱点。5.2 可维护性在经典的客户端-服务器架构中客户端知道服务器以便它们可以调用服务但服务器不了解客户端。这种知识的限制使系统更易于维护因为知识被封装在一个地方。在这里它获得了7分的评分。5.3 运行时灵活性在这个上下文中灵活性主要转化为创建新客户端并轻松将它们链接到服务器的能力。由于我们可以适应它来处理这些问题它在这一标准上获得了8分。5.4 内存使用在这个标准上每个客户端必须维护它在列表中的位置这需要在每个客户端中额外使用内存。因此经典的客户端-服务器方法在这一标准上只能得到5分。优化方案“推送”实现优化方案要按照“推送”实现对代码进行重构我们需要在TMDQueue中实现一个机制来通知所有注册的客户端数据已经可用。以下是一些基本步骤来实现这种设计定义一个客户端接口这个接口将包含一个回调函数TMDQueue可以通过这个函数通知客户端数据已经可用。修改TMDQueue在TMDQueue结构中添加一个客户端列表用于注册和管理客户端。实现一个注册函数允许客户端将自己添加到客户端列表中。实现一个通知函数当新数据入队时调用它遍历客户端列表并调用每个客户端的回调函数。更新客户端修改所有客户端如WaveformDisplay、HistogramDisplay、QRSDetector和ArrythmiaDetector以实现新定义的客户端接口。在初始化时确保这些客户端向TMDQueue注册自己。移除轮询逻辑由于现在客户端将被动地接收通知我们可以移除客户端中的轮询逻辑。这种设计模式的一个关键优势是提高了执行效率因为不需要客户端不断地检查是否有新数据。它也减少了客户端必须管理的状态信息因此可以节省一些内存。具体实现第一步定义一个客户端接口// 定义客户端接口所有客户端必须实现这个接口typedefstructIClient{void(*dataAvailable)(void*self,TimeMarkedData data);}IClient;第二步修改TMDQueue以支持注册和通知// TMDQueue.h#includeTimeMarkedData.h#includeIClient.htypedefstructTMDQueue{inthead;intsize;TimeMarkedData buffer[QUEUE_SIZE];IClient*clients[MAX_CLIENTS];// 用于存储注册的客户端intclientCount;}TMDQueue;voidTMDQueue_Init(TMDQueue*constme);voidTMDQueue_Cleanup(TMDQueue*constme);voidTMDQueue_insert(TMDQueue*constme,constTimeMarkedData tmd);voidTMDQueue_registerClient(TMDQueue*constme,IClient*client);// 新增注册客户端的方法voidTMDQueue_notifyClients(TMDQueue*constme);// 新增通知客户端的方法// TMDQueue.c#includeTMDQueue.hvoidTMDQueue_registerClient(TMDQueue*constme,IClient*client){if(me-clientCountMAX_CLIENTS){me-clients[me-clientCount]client;}}voidTMDQueue_notifyClients(TMDQueue*constme){for(inti0;ime-clientCount;i){me-clients[i]-dataAvailable(me-clients[i],me-buffer[me-head]);}}voidTMDQueue_insert(TMDQueue*constme,constTimeMarkedData tmd){// ... 插入数据到缓冲区的逻辑 ...TMDQueue_notifyClients(me);// 在数据插入后通知客户端}第三步更新客户端以实现接口// HistogramDisplay.h#includeIClient.htypedefstructHistogramDisplay{IClient base;// 增加一个IClient基类intindex;// ... 其他属性 ...}HistogramDisplay;voidHistogramDisplay_dataAvailable(void*self,TimeMarkedData data);// HistogramDisplay.c#includeHistogramDisplay.hvoidHistogramDisplay_dataAvailable(void*self,TimeMarkedData data){// 实现处理数据的逻辑HistogramDisplay*display(HistogramDisplay*)self;// ... 使用data更新直方图 ...}// 在初始化HistogramDisplay时设置接口方法和注册到TMDQueuevoidHistogramDisplay_Init(HistogramDisplay*constme,TMDQueue*queue){me-base.dataAvailableHistogramDisplay_dataAvailable;TMDQueue_registerClient(queue,(IClient*)me);// ... 其他初始化逻辑 ...}在这个示例中我们为客户端定义了一个接口IClient它包含一个回调函数dataAvailable。在TMDQueue中我们增加了一个客户端列表和两个新的函数TMDQueue_registerClient用于客户端注册TMDQueue_notifyClients用于当数据到来时通知所有注册的客户端。客户端如HistogramDisplay需要实现IClient接口并在初始化时注册到TMDQueue。这个重构将确保当数据到来时所有感兴趣的客户端都将被通知消除了轮询的需要。请注意这只是一个示例实际实现可能需要更多的错误检查和资源管理。#includeECGPkg.h#includeHistogramDisplay.h#includeTMDQueue.hintmain(){// 创建队列和客户端实例TMDQueue queue;HistogramDisplay histogramDisplay;// 初始化队列TMDQueue_Init(queue);// 初始化客户端并注册到队列HistogramDisplay_Init(histogramDisplay,queue);// ... 程序的其他部分可能包括生成数据并插入到队列中 ...// 循环模拟数据采集for(inti0;i10;i){TimeMarkedData tmd;tmd.timeIntervali;tmd.dataValuei*10;// 示例数据TMDQueue_insert(queue,tmd);// 插入数据到队列并自动通知客户端}// 清理资源TMDQueue_Cleanup(queue);HistogramDisplay_Cleanup(histogramDisplay);return0;}7 优化方案观察者模式7.1 观察者模式设计定义主题Subject接口这通常包含注册观察者、移除观察者和通知观察者的方法。定义观察者Observer接口这包含一个update方法当主题状态改变时主题会调用此方法。实现主题创建一个实现主题接口的具体类。例如TMDQueue可以包含一个观察者列表并实现相应的接口方法来管理这些观察者。实现观察者创建实现观察者接口的具体类。每个观察者类如WaveformDisplay都会实现update方法来响应主题状态的变化。在主题中注册观察者创建主题和观察者的实例并在主题实例中注册观察者实例。更新状态和通知观察者当主题的状态改变时主题会调用notifyObservers方法该方法又会调用每个注册观察者的update方法。观察者响应更新每个观察者的update方法将根据主题的新状态进行必要的操作例如更新用户界面元素。实现观察者模式涉及到多个组件的交互。在C语言中我们需要手动管理这种交互。以下是一个简化的示例展示了如何使用观察者模式来实现ECG监测系统的一部分。7.2 具体实现步骤 1定义观察者和主题的接口首先我们定义观察者Observer和主题Subject的基本结构和接口。// Observer.h#ifndefOBSERVER_H#defineOBSERVER_HtypedefstructObserver{void(*update)(structObserver*me);// Function pointer to update method}Observer;#endif// OBSERVER_H// Subject.h#ifndefSUBJECT_H#defineSUBJECT_H#includeObserver.htypedefstructSubjectSubject;structSubject{void(*registerObserver)(Subject*me,Observer*observer);void(*removeObserver)(Subject*me,Observer*observer);void(*notifyObservers)(Subject*me);// Dynamically sized array of observer pointersObserver**observers;intnumObservers;};#endif// SUBJECT_H ### 步骤2实现主题 然后我们提供TMDQueue作为主题的具体实现。 c// TMDQueue.h#includeSubject.htypedefstructTMDQueue{Subject super;// Inherit from Subject// ... other members specific to TMDQueue}TMDQueue;voidTMDQueue_Init(TMDQueue*me);voidTMDQueue_Cleanup(TMDQueue*me);voidTMDQueue_notifyDataAvailable(TMDQueue*me);// ... other TMDQueue-specific functions// TMDQueue.c#includeTMDQueue.h#includestdlib.hstaticvoidregisterObserver(Subject*me,Observer*observer){// Logic to add the observer to the observer list}staticvoidremoveObserver(Subject*me,Observer*observer){// Logic to remove the observer from the observer list}staticvoidnotifyObservers(Subject*me){// Logic to iterate over observers and call update}voidTMDQueue_Init(TMDQueue*me){// Initialize the Subject part of TMDQueueme-super.registerObserverregisterObserver;me-super.removeObserverremoveObserver;me-super.notifyObserversnotifyObservers;// Initialize other parts of TMDQueue}// ... implementation of other TMDQueue-specific functions ### 步骤3实现观察者 现在我们定义观察者例如WaveformDisplay。 c// WaveformDisplay.h#includeObserver.htypedefstructWaveformDisplay{Observer super;// Inherit from Observer// ... other members specific to WaveformDisplay}WaveformDisplay;voidWaveformDisplay_Init(WaveformDisplay*me);voidWaveformDisplay_Update(structObserver*me);// ... other WaveformDisplay-specific functions// WaveformDisplay.c#includeWaveformDisplay.h#includestdio.hvoidWaveformDisplay_Update(structObserver*me){// Implementation of update for WaveformDisplayprintf(WaveformDisplay updated.\n);}voidWaveformDisplay_Init(WaveformDisplay*me){me-super.updateWaveformDisplay_Update;// Initialize other parts of WaveformDisplay}// ... implementation of other WaveformDisplay-specific functions ### 步骤4主函数中注册观察者并触发更新 最后在main函数中我们将WaveformDisplay注册为TMDQueue的观察者并触发一个更新来演示模式的工作。 c// main.c#includeTMDQueue.h#includeWaveformDisplay.hintmain(){TMDQueue queue;WaveformDisplay display;TMDQueue_Init(queue);WaveformDisplay_Init(display);// Register the display as an observer to the queuequeue.super.registerObserver((Subject*)queue,(Observer*)display);// Simulate new data availability that triggers observer updateTMDQueue_notifyDataAvailable(queue);// Cleanup resourcesTMDQueue_Cleanup(queue);// WaveformDisplay_Cleanup(display); // Assume this exists for cleanupreturn0;} 这个示例说明了如何在C语言中实现观察者模式的核心概念。在真实的系统中你还需要添加错误检查、动态内存管理、同步机制如果系统是多线程的以及更多细节来处理具体的业务逻辑。接下来我们将完成剩余的步骤包括实现观察者的注册和通知逻辑。 ### 步骤3续实现 TMDQueue 注册和通知观察者 c// TMDQueue.c续#includestdio.h#includestdlib.h// ...之前的代码// 动态分配观察者列表的内存空间staticvoidTMDQueue_AllocateObserverArray(TMDQueue*me,intcapacity){me-super.observersmalloc(sizeof(Observer*)*capacity);me-super.numObservers0;}// 添加观察者到列表staticvoidregisterObserver(Subject*me,Observer*observer){TMDQueue*self(TMDQueue*)me;// 假设已经分配了足够的空间self-super.observers[self-super.numObservers]observer;printf(Observer registered.\n);}// 通知所有注册的观察者staticvoidnotifyObservers(Subject*me){TMDQueue*self(TMDQueue*)me;for(inti0;iself-super.numObservers;i){self-super.observers[i]-update(self-super.observers[i]);}}voidTMDQueue_Init(TMDQueue*me){// Initialize the Subject part of TMDQueueme-super.registerObserverregisterObserver;me-super.removeObserverremoveObserver;me-super.notifyObserversnotifyObservers;TMDQueue_AllocateObserverArray(me,10);// 假定最多支持10个观察者// Initialize other parts of TMDQueue}// 清理TMDQueuevoidTMDQueue_Cleanup(TMDQueue*me){free(me-super.observers);// 释放观察者列表的内存me-super.numObservers0;}voidTMDQueue_notifyDataAvailable(TMDQueue*me){// 新数据到来时通知观察者notifyObservers((Subject*)me);} ### 步骤4续实现 WaveformDisplay c// WaveformDisplay.c续#includestdio.h// ...之前的代码// WaveformDisplay 的 update 实现voidWaveformDisplay_Update(structObserver*me){// 更新波形显示我们只是打印一个消息来模拟更新printf(WaveformDisplay updated with new data.\n);} ### 步骤5续在 main 函数中注册观察者 c// main.c续#includestdio.h// ...之前的代码intmain(){TMDQueue queue;WaveformDisplay display;TMDQueue_Init(queue);WaveformDisplay_Init(display);// 注册 display 作为 queue 的观察者queue.super.registerObserver((Subject*)queue,(Observer*)display);// 模拟新数据的到来触发观察者更新TMDQueue_notifyDataAvailable(queue);// 清理资源TMDQueue_Cleanup(queue);// 假设 WaveformDisplay 有相应的清理函数// WaveformDisplay_Cleanup(display);return0;} 这些步骤构成了在C语言中使用观察者模式的完整示例。每个部分都必须仔细编写和测试以确保系统按预期工作尤其是在涉及到内存管理和可能的并发访问时。|设计方案|效率(权重7)|可维护性(权重5)|灵活性(权重4)|内存使用(权重7)|总加权得分||------------|-------------|----------------|--------------|----------------|------------||客户端-服务器|3|7|8|5|123||推送|8|4|7|9|167||观察者|8|7|9|9|190|参考书
